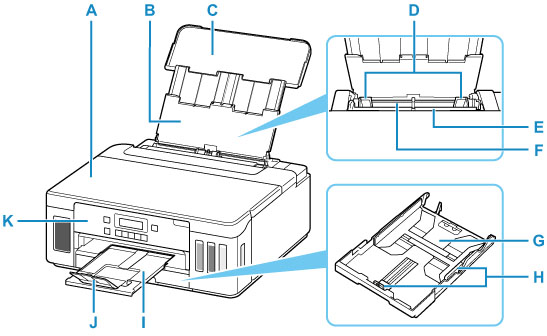

Vista frontal
- A: Cubierta superior
- Ábrala para rellenar los depósitos de tinta y para retirar papel atascado.
- B: Soporte del papel
- Despliéguela para cargar papel en la bandeja posterior.
- C: Cubierta de la bandeja posterior
- Ábralo para cargar papel en la bandeja posterior.
- D: Guías del papel
- Alinéelas con ambas caras de la pila de papel.
- E: Cubierta de la ranura de alimentación
-
Evita que caiga algo dentro de la ranura de alimentación.
Ábrala para mover las guías del papel y ciérrela antes de imprimir.
- F: Bandeja posterior
-
Cargue el papel aquí. Es posible cargar simultáneamente dos o más hojas del mismo tamaño y tipo de papel, que se alimentarán de una a una.
- G: Cassette
-
Cargue papel normal de tamaño A4, B5, A5 o Carta en el cassette e insértelo en la impresora.
- H: Guías del papel
- Alinéelas con las caras derecha, izquierda y frontal de la pila de papel.
- I: Bandeja de salida del papel
- El papel impreso se expulsa por aquí. Sáquela antes de imprimir.
- J: Extensión de la bandeja de salida
- Ábrala para recoger el papel impreso.
- K: Panel de control
-
Utilícelo para cambiar la configuración de la impresora o para accionarla.
